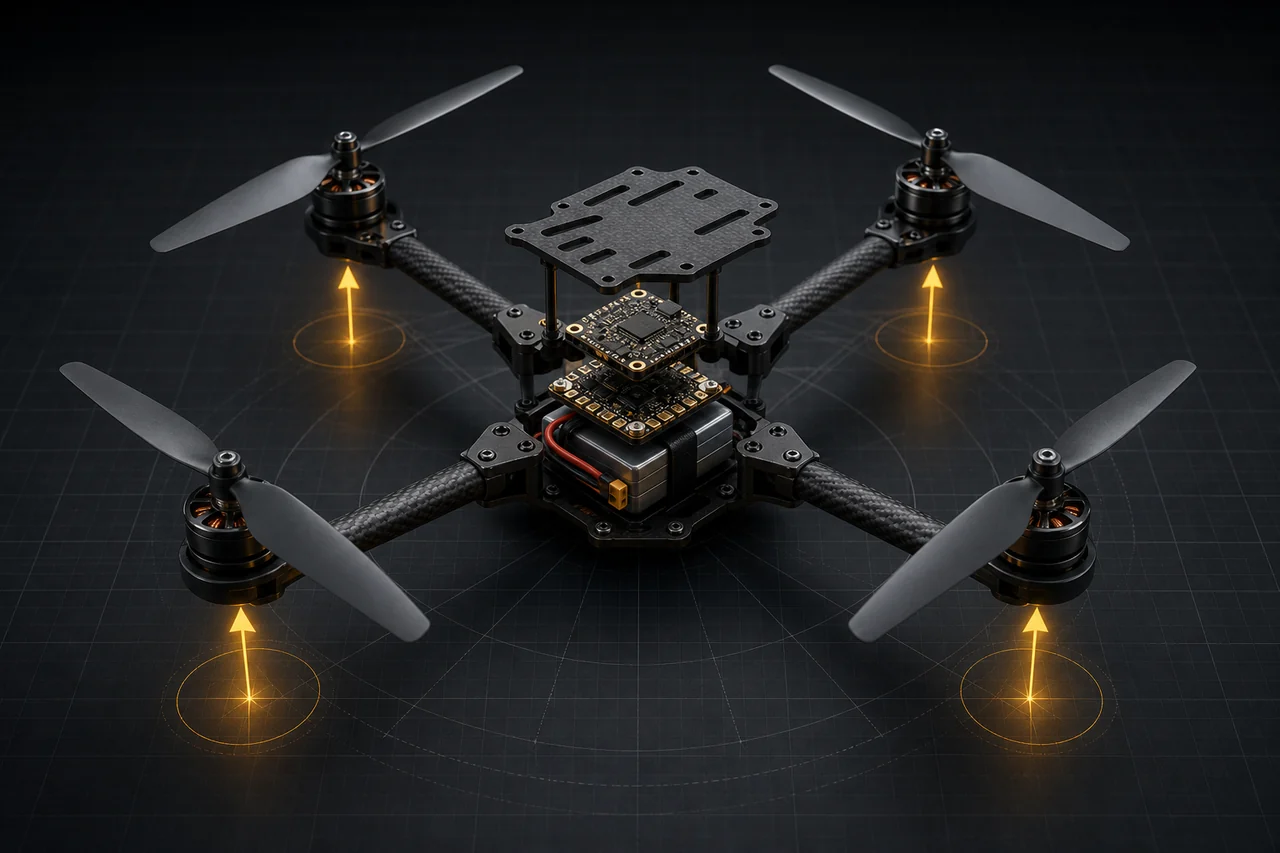

升力从哪里来？
先不要背公式。推动油门，观察转速、升力和高度如何同步改变。
总油门56%
总升力12.2 N
重力9.8 N
状态悬停区
规律总结
四个电机同时等比例提速，主要改变总升力；当总升力等于重力时，无人机保持悬停。
T ∝ ω²正在装配数字教具0%
拖动观察 · 点击部件
第 3 章 · 四旋翼无人机结构原理
四个只会向上吹风的螺旋桨，为什么能让无人机稳定飞行？
从结构拆解到姿态控制，亲手观察每一股力如何变成可控的空间运动。
完整体验约 8 分钟
01识别主要结构
02解释姿态控制
03理解飞控稳定

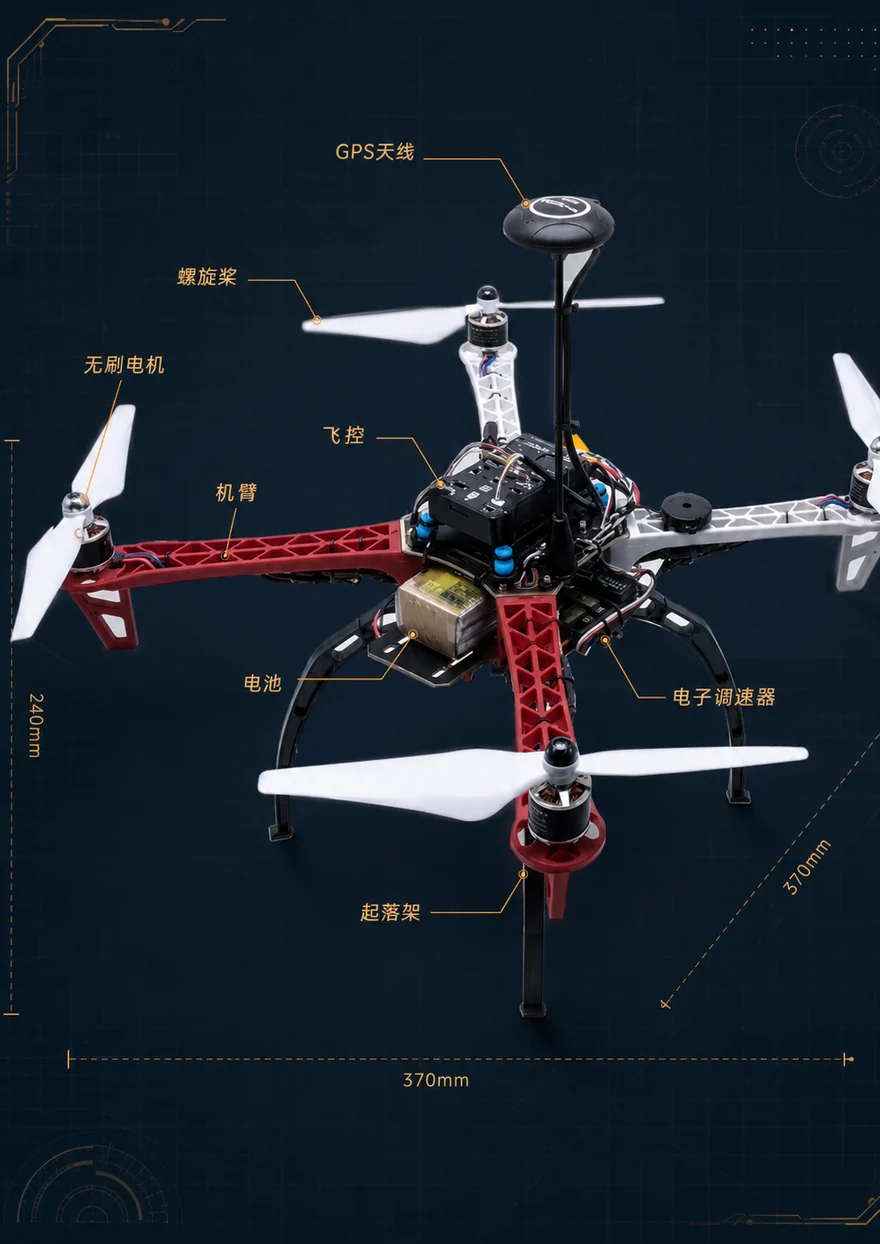

把整机拆开，结构关系仍然清晰
拖动拆解程度，或直接点击模型中的部件。原始标注将模型节点与教材知识一一连接。
拆解程度72%
点击任意部件
模型中的 260 个网格已归入 26 个可教学部件。点击一个部件开始认识它。
机架决定力矩的几何基础
电机离重心越远，同样大小的升力变化就能产生更明显的转动力矩。
M1M2M3M4G
重心位于几何中心，四个电机的基础负担相近。
易错提示
无人机向前飞，不是前方电机把它向前“拉”，而是机身先俯仰，让总升力出现向前的水平分量。
一条指令，怎样变成真实推力？
控制信号和电能沿不同路径流动，最终在螺旋桨处汇合成可见的空气推力。
飞控计算目标输出
控制信号发送转速指令
电调与电池调节电能
无刷电机改变转速
螺旋桨产生推力
观察一下
调节前一节的油门时，真正发生的是整条动力链共同响应，而不是螺旋桨独自加速。

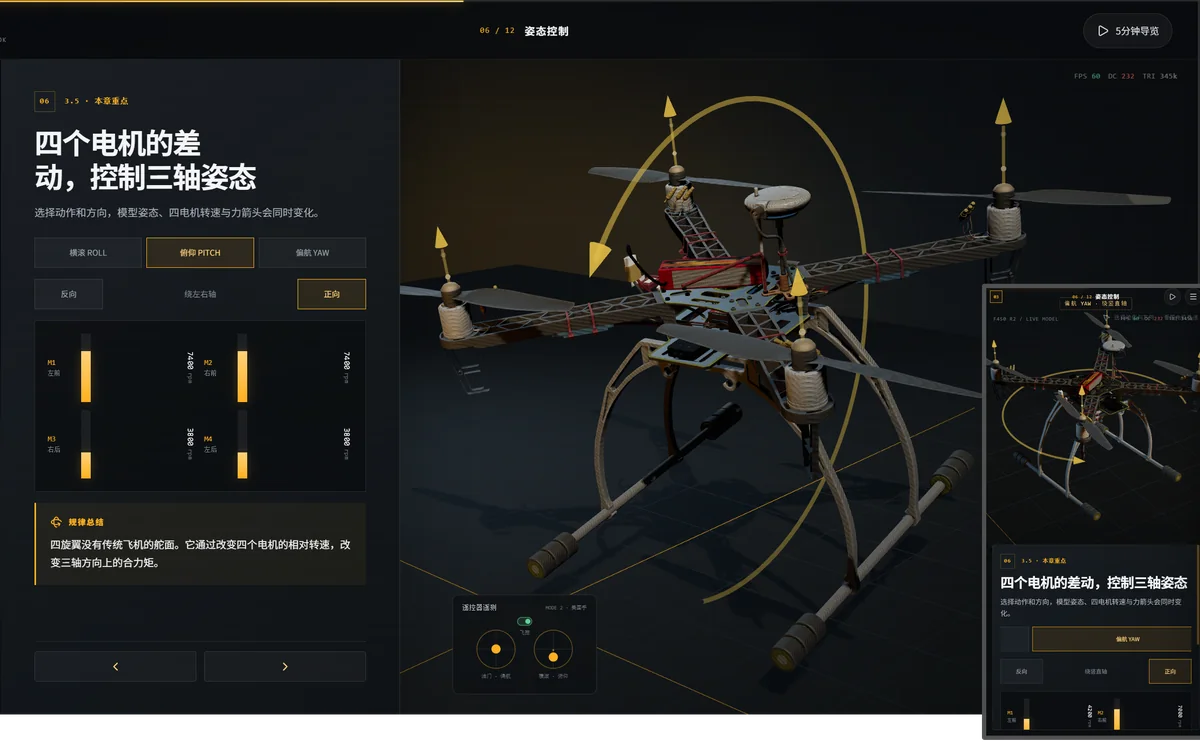

四个电机的差动，控制三轴姿态
选择动作和方向，模型姿态、四电机转速与力箭头会同时变化。
绕左右轴
M1左前
7400 rpm
M2右前
7400 rpm
M3右后
3800 rpm
M4左后
3800 rpm
规律总结
四旋翼没有传统飞机的舵面。它通过改变四个电机的相对转速，改变三轴方向上的合力矩。
无人机怎样知道自己歪了？
飞控持续比较“期望状态”和“实际状态”。传感器让看不见的误差变成可计算的数据。
ROLL +0.0°PITCH +6.9°角速度 10°/s
闭环的起点
没有感知，控制只是一次指令；有了持续测量，飞控才能根据误差不断修正。
同一阵侧风，两种完全不同的结果
改变风速，再切换飞控。观察姿态误差是持续扩大，还是被系统拉回目标值。
侧风强度48%
姿态误差
0.9°
规律总结
稳定飞行不是没有扰动，而是系统能够感知误差，并通过电机差动持续把误差压回去。
让文字讲解直接指挥三维场景
选择一个问题。答案出现的同时，模型会聚焦相关部件，把抽象解释重新落到结构上。
场景感知助教LOCAL / READY
机体先产生俯仰，原本竖直向上的总升力随之倾斜，于是出现水平分量，推动无人机向前运动。

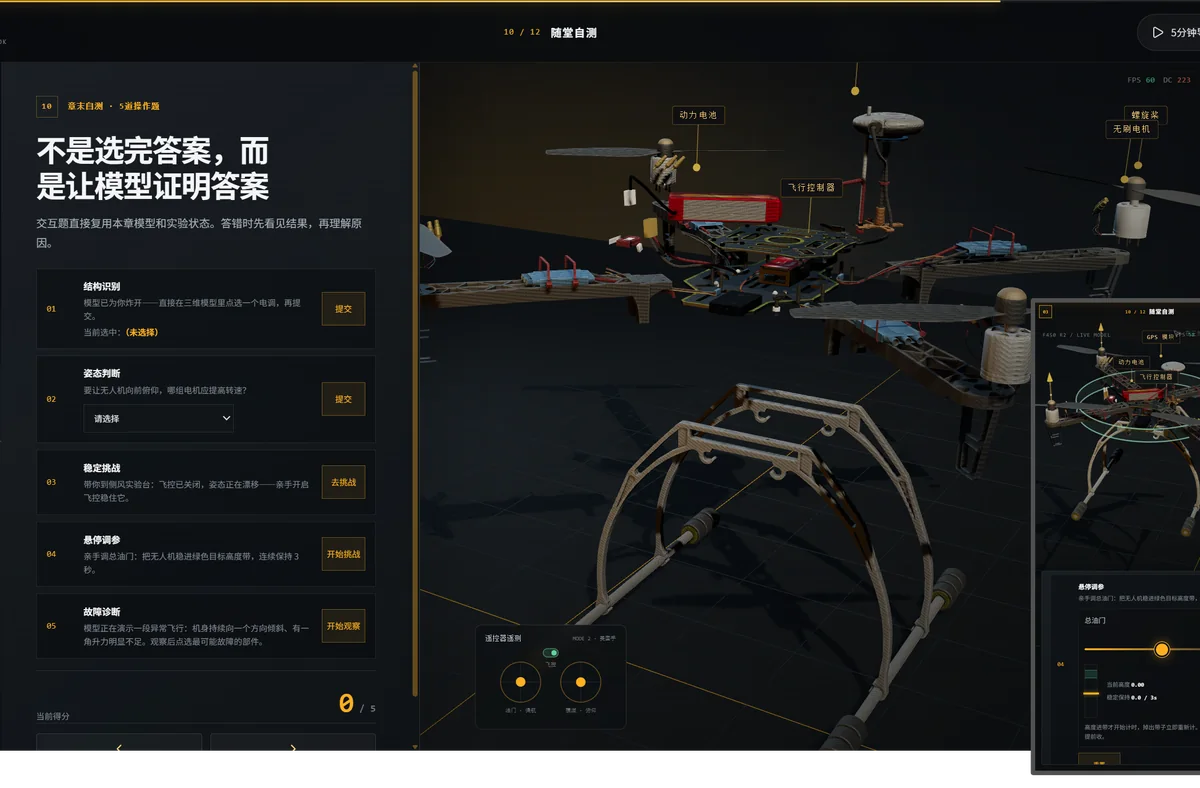

不是选完答案，而是让模型证明答案
交互题直接复用本章模型和实验状态。答错时先看见结果，再理解原因。
01
结构识别
模型已为你炸开——直接在三维模型里点选一个电调，再提交。
当前选中：（未选择）
02
姿态判断
要让无人机向前俯仰，哪组电机应提高转速？
03
稳定挑战
带你到侧风实验台：飞控已关闭，姿态正在漂移——亲手开启飞控稳住它。
04
悬停调参
亲手调总油门：把无人机稳进绿色目标高度带，连续保持 3 秒。
05
故障诊断
模型正在演示一段异常飞行：机身持续向一个方向倾斜、有一角升力明显不足。观察后点选最可能故障的部件。
当前得分0 / 5
你已经把抽象原理变成了操作经验
报告只记录本次浏览器中的学习状态，不需要登录，也不会上传个人信息。
CHAPTER REPORT无人机结构与飞行控制
4综合掌握度
作答诊断
01结构识别结构认知尚未作答
02姿态判断姿态推理尚未作答
03稳定挑战控制理解尚未作答
04悬停调参参数调节尚未作答
05故障诊断系统诊断尚未作答
一条完整的因果链，就是这章教材的答案
四个电机并不直接“命令”无人机飞向某处。结构、力、感知和控制共同组成可稳定运行的系统。
01结构布局决定力臂与重心
02电机推力形成合力与力矩
03姿态变化让升力方向倾斜
04传感测量把偏差变成数据
05飞控修正让系统恢复稳定
这不是一页无人机动画，而是一种可以被复制的新教材生产方式。
通用交互框架+3D模型与标注+课程内容配置=一章活的教材
